Standard sync band width    K    W    L

04=4MM    5    8.3    16

06=6MM    7    10.3    18

09=9MM    10    13.3    21

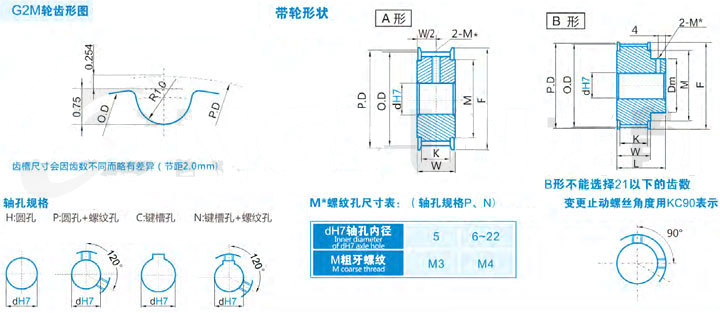

specification    shape    P.D   O.D    F    M    Dm    dH7

H    P    C|N

Atype    Btype    Atype    Btype    Atype    Btype

G2M*14    A    8.91    8.40    12    6    3

G2M*15    9.55    9.04    12    6    3|4

G2M*16    10.19    9.68    14    7    3|4

G2M*18    11.46    10.95    14    7    4|5

G2M*20    12.73    12.22    16    9.5    4~6

G2M*21    13.37    12.86    18    11    4~6

G2M*22    A|B    14.01    13.50    18    11    8    4~6    4

G2M*24    15.28    14.77    20    12    10    5~7    5

G2M*25    15.92    15.41    20    12    10    5~7    5~7

G2M*26    16.55    16.04    23    13    10    5~8    5~8

G2M*28    17.83    17.32    23    13    10    5~8    5~8

G2M*30    19.10    18.59    23    13    11    5~8    5~8

G2M*32    20.37    19.86    25    16    13    5~10    5~8    5~10    5|6

G2M*34    21.65    21.14    25    16    14    6~10    6~10    6~10    6~8

G2M*36    22.92    22.41    28    18    14    6~10    6~10    6~10    6~8

G2M*38    24.19    23.68    28    18    16    6~10    6~10    6~10    6~8    8

G2M*40    25.46    24.95    31    20    17    6~12    6~13    6~12    6~10    8|10

G2M*44    28.01    27.50    33    22    19    6~5    5    6~13    6~12    8~11

G2M*48    30.56    30.05    35    24    22    8~17    8~16    8~15    8~12    8~13    8

G2M*50    31.83    31.32    35    24    22    8~17    8~16    8~16    8~12    8~14    8

G2M*60    38.20    37.69    44    32    28    8~24    8~24    8~22    8~22    8~19    8~14

Note: The above is the company's standard reference model parameters, the specific model according to your requirements customized processing.
